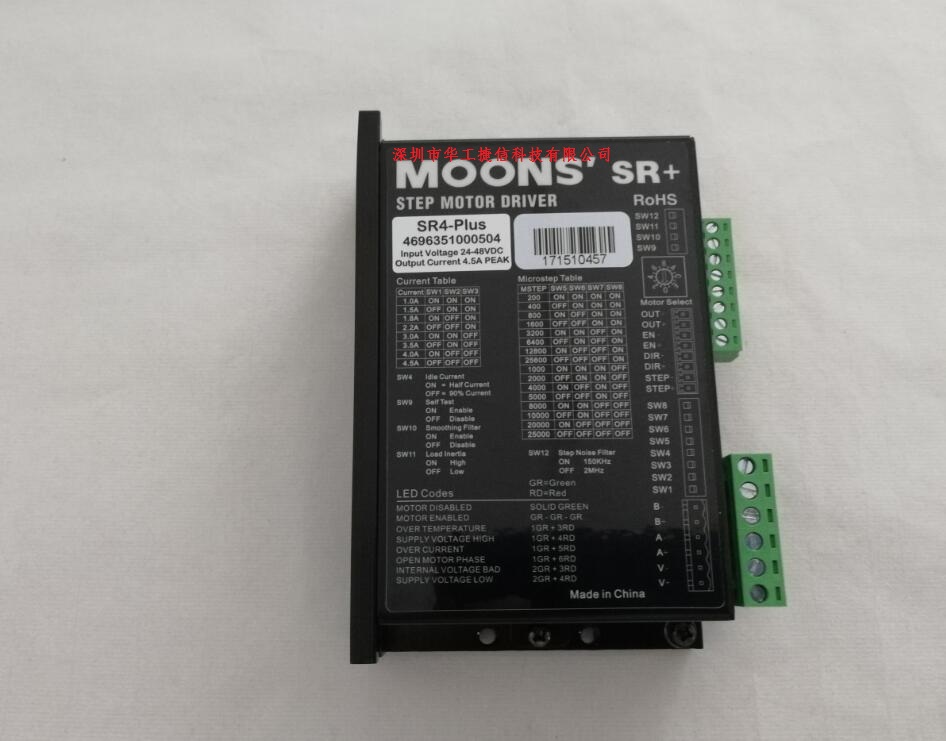

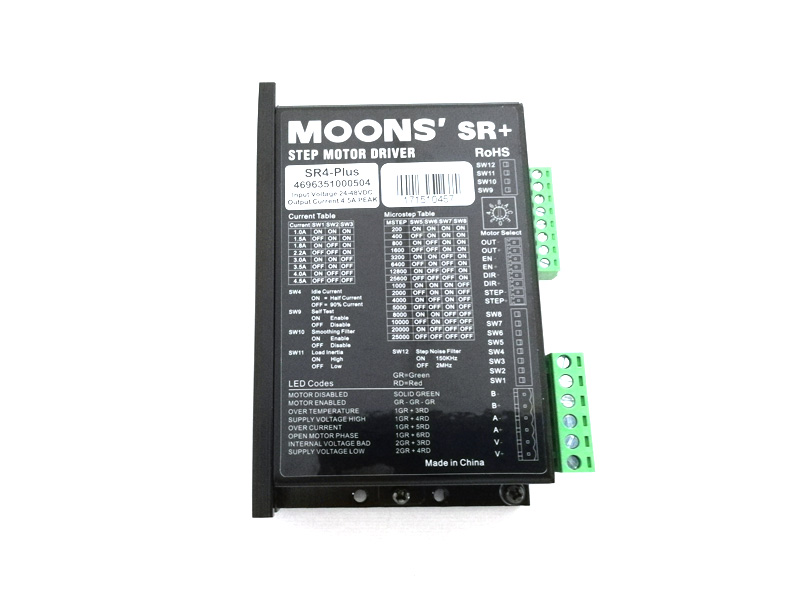

SR4 PLUS步进电机驱动器产品性能稳定、性价比高、价格低；适用于42mm、57mm日本信浓及其它品牌步进电机。输入电压DC24-48V。
想要获得更多产品信息，请致电: 0755-861940051881367658013923484902
SR4-Plus与SR4两相步进电机驱动器是基于PID电流控制算法设计的高性价比细分型驱动器，具有优越的性能表现，高速大力矩输出，低噪音，低振动，低发热，特别适合OEM客户的大批量应用场合。

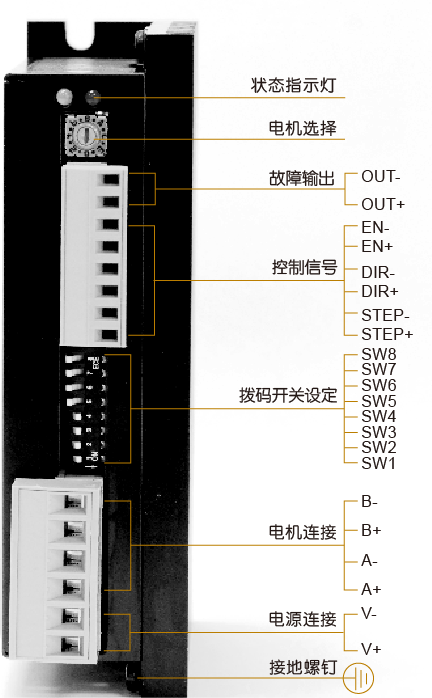

SR4-Plus驱动器可通过拨码开关选择运行电流和细分，有16种细分，8种电流供选择，具有过压，欠压，相电流过流保护，其输入输出控制信号均采用光电隔离。
SR4驱动器可通过拨码开关选择运行电流和细分，有8种细分，8种电流供选择，具有过压，欠压，相电流过流保护，其输入输出控制信号均采用光电隔离。
特性
|
SR4 |
SR4-Plus |
|
输入电压：24-48VDC |
|
|
输出相电流：4.5A(Peak) |
|
|
3个数字输入口：脉冲/方向/使能信号，5-24VDC， 光电隔离 |
|
|
通过拨码开关SW5-SW7选择8档细分(步/转)： |
通过拨码开关SW5-SW8选择16档细分(步/转)： |
|
通过拨码开关SW1-SW3选择8档电流： |
通过拨码开关SW1-SW3选择8档电流： |
|
旋钮开关选择电机参数和负载惯量，以配合电流控制算法， 使电机性能最优化 |
旋钮开关选择电机参数, SW11选择负载惯量，以配合电流控制算法， 使电机性能最优化 |
|
/ |
开关SW12选择脉冲方向输入口的噪音滤波频率为150KHz或2MHz |
|
/ |
开关SW10选择细分插补功能，提供了更平滑，更可靠的运动 |
|
SW4选择空闲电流：50%或90% |
|
|
1个数字输出口：报错信号输出开关 |
|
|
SW8选择自检功能 |
SW9选择自检功能 |
|
保护：过电压，欠压，过流，电机绕组开路 |
|
