浏览次数: 2567 次

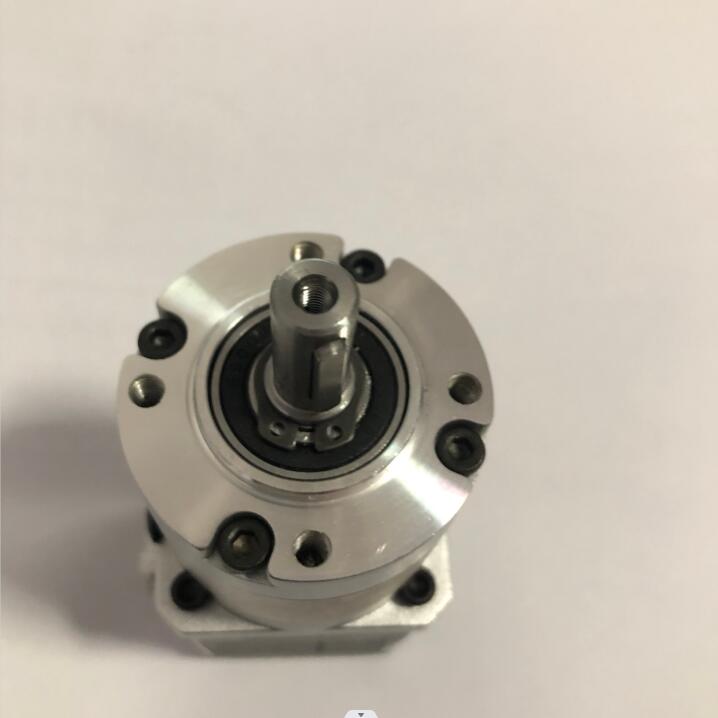

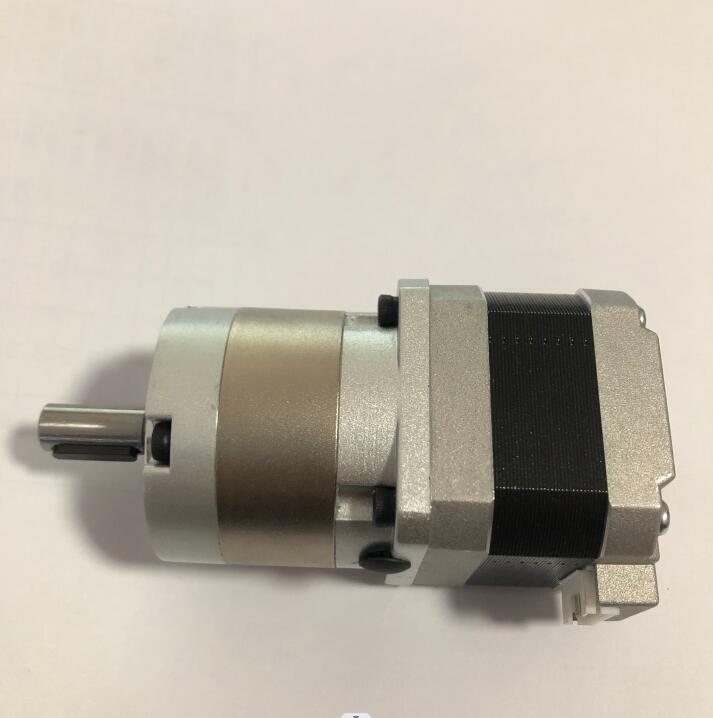

42mm行星减速步进电机
与日本信浓步进电机完美搭配、质量可靠、性价比高；
高精度，回转精度≦2.5度；
低噪声，噪声≦60dB；
超长工作寿命，寿命到达20000H；
超大扭矩输出，一级减速（减速比3、5、10）最大负载12NM，背隙≤8弧分，效率96%；
二级减速（减速比12~70）最大负载20NM，背隙≤12弧分，效率94%。
为了达到比较好的噪声效果，建议减速箱的输入转速最好不超过600rpm。
需要更高精度或者其他减速比、以及双出轴及带刹车器的减速步进电机产品资料，请咨询业务人员0755-86194005。
想要获得更多产品信息，请致电: 0755-861940051881367658013923484902
广泛应用行业：
螺丝机、FA工厂自动化、印刷、包装、安防、电动模具、码垛机器人、机械臂等要求噪音低，低转速情况下获得大力矩输出，精确定位的应用场地。
可根据客户要求选择电机参数搭配。
减速比众多选择：
一级减速比：4、5、8、10；
二级减速比：16、20、25、40、50；
二级减速比：64、80、100、125、160、200。
|
42减速步进电机型号 |
减速比 |
额定电流 |
步进角 |
额定转矩 |
转动惯量 |
引线数 |
出线方式 |
机身长L |
重量 |
|
单出轴 |
|
(A) |
(度) |
(N.m) |
（g.cm²） |
pin |
|
(mm) |
(Kg) |
|
JKX42-005-1094 |
1:5 |
0.85 |
0.36 |
0.95 |
825 |
4 |
插头 |
74 |
0.63 |
|
JKX42-005-2164 |
1:5 |
1.6 |
0.36 |
1.18 |
1400 |
6 |
插头 |
80 |
0.69 |
|
JKX42-005-4204 |
1:5 |
2 |
0.36 |
1.5 |
1650 |
4 |
插头 |
90 |
0.78 |
|
JKX42-010-1094 |
1:10 |
0.85 |
0.18 |
1.4 |
3300 |
4 |
插头 |
74 |
0.63 |
|
JKX42-010-2164 |
1:10 |
1.6 |
0.18 |
2.3 |
5600 |
6 |
插头 |
80 |
0.69 |
|
JKX42-010-4204 |
1:10 |
2 |
0.18 |
3 |
6600 |
4 |
插头 |
90 |
0.78 |
|
JKX42-020-4204 |
1:20 |
2 |
0.09 |
5.6 |
26400 |
4 |
插头 |
101 |
0.73 |
|
JKX42-040-2164 |
1:40 |
1.6 |
0.045 |
9 |
89600 |
6 |
插头 |
91 |
0.79 |
|
JKX42-040-4204 |
1:40 |
2 |
0.045 |
15 |
105600 |
4 |
插头 |
101 |
0.88 |

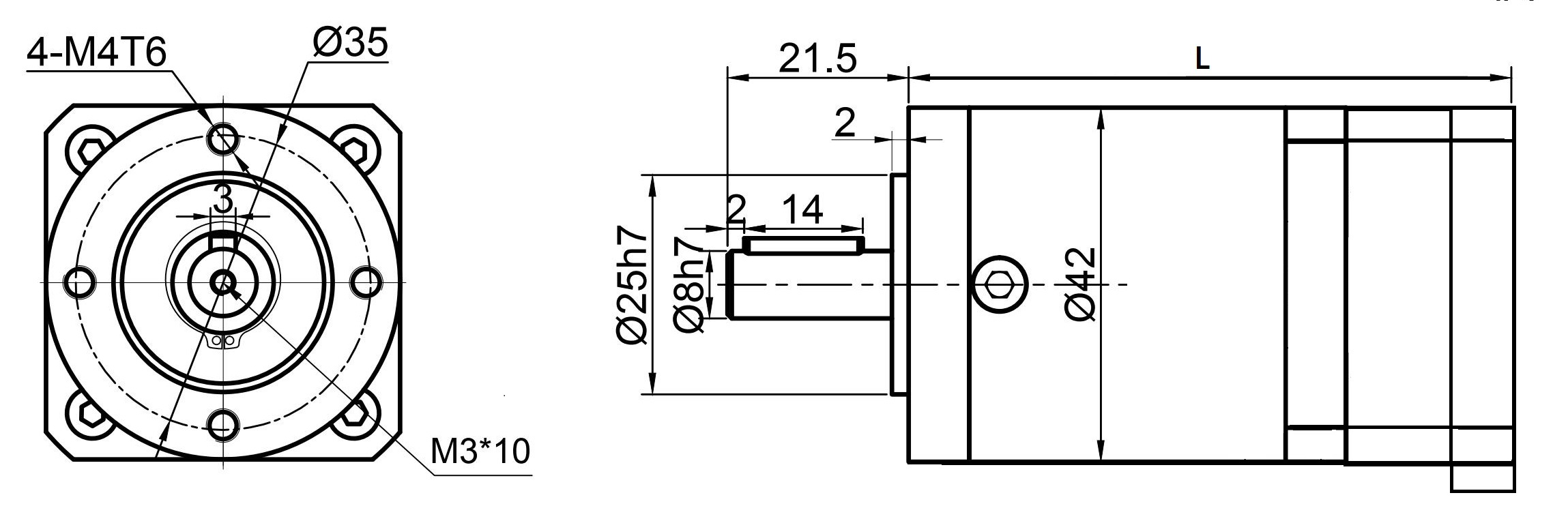

尺寸图：
