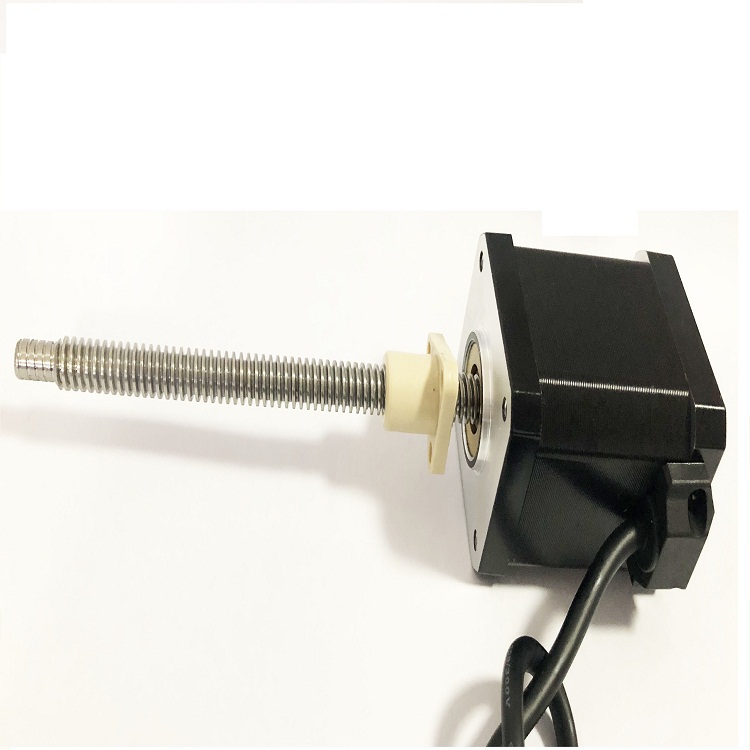

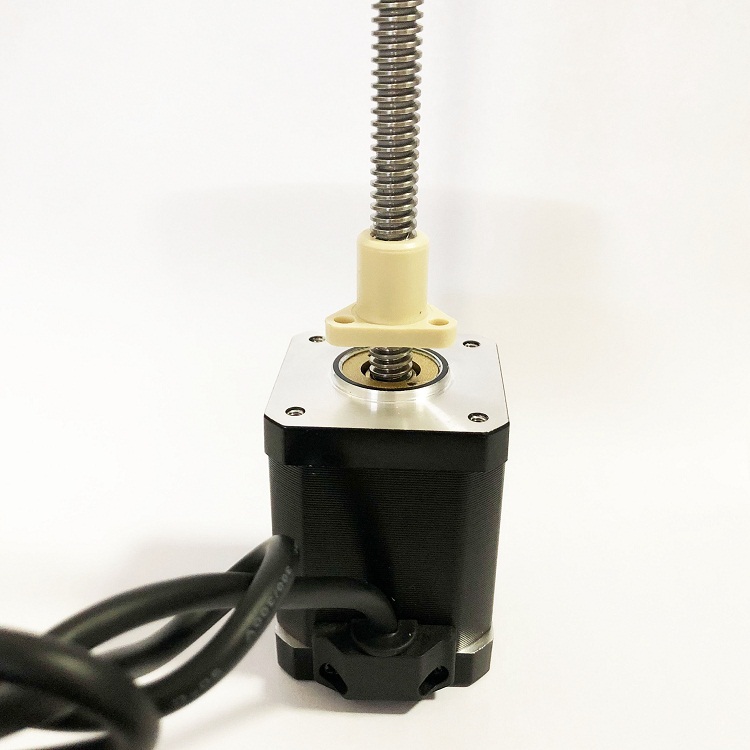

外部驱动式直线丝杆步进电机

浏览次数: 918 次

 外部驱动式直线步进电机,丝杆与电机转子集成为-体作为电机出轴,螺母在电机外部,并与驱动机构联接。当电机旋转时,螺母沿着丝杆做直线运动。具有高效率、高精度、大推力、性能稳定等特点。

在线QQ咨询

想要获得更多产品信息,请致电: 0755-86194005
18813676580
13923484902

  • 规格参数
  • 尺寸接线图
  • 矩频曲线图
  • 定制选项
  • 文档下载

外部驱动式直线丝杆步进电机

型号

步矩角

电压

电流

电阻

电感

额定推力

转动惯量

引线数

重量

机身长L

丝杆长度

导程

deg

V

A

Ω

mH

N

g-cm²

Pin

kg

mm

mm

mm

JKSS20D2004-B2-100-G-W

1.8

5

0.4

12.65

4.1

6

2.5

4

0.05

27

100

2.54

JKSS28D1010-B3-100-G-W

1.8

2.7

1

2.7

2.5

21

9

4

0.1

32

100

3

JKSS43D2020-C8-250-G-W

1.8

2.08

2

1.04

2.5

54

57

4

0.28

40

250

8

JKSS59D3022-A10-200-G-W

1.8

3.5

2.2

1.6

7.2

103

215

4

0.6

57

200

10.5











如需定制请联系:0755-86194005

JKSS20D2004-B2-100-G-W型号

尺寸图:                                                                                                 螺母(Nut):                                                    接线图:

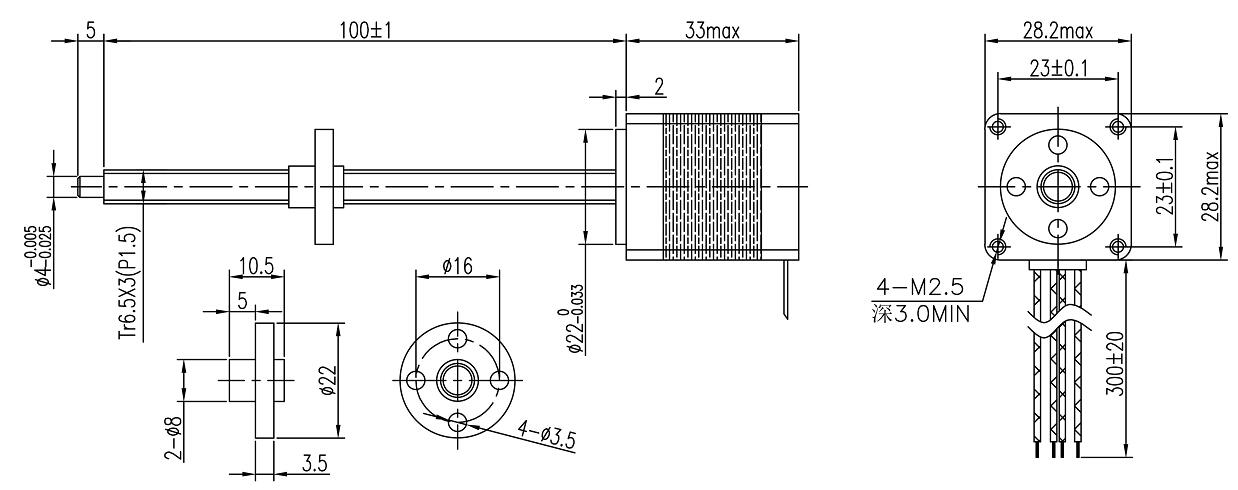

JKSS28D1010-B3-100-G-W型号

尺寸图:                                                                                              螺母(Nut):                                                          接线图:

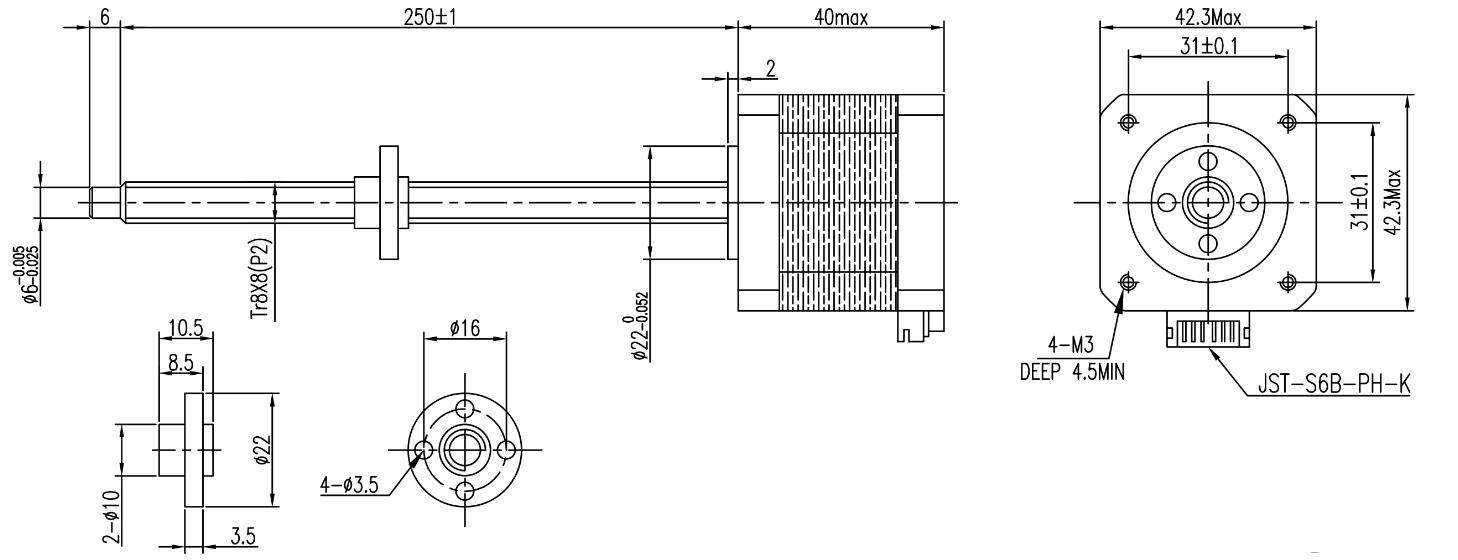

JKSS43D2020-C8-250-G-W型号

尺寸图:                                                                                              螺母(Nut):                                                           接线图:

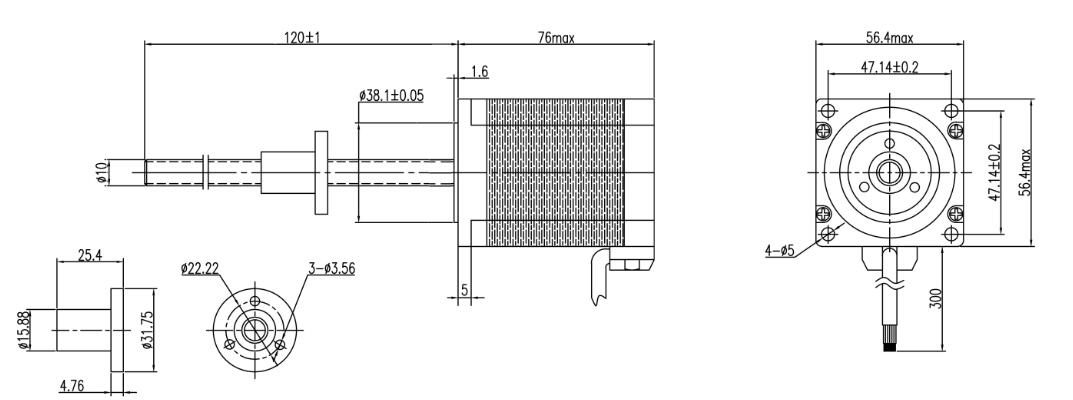

JKSS59D3022-A10-200-G-W型号

尺寸图:                                                                                               螺母(Nut):                                                            接线图:
