产品特点：
步进角1.8°
法兰尺寸86mm
低功耗、大尺寸大力矩
高精密度、高性能、高性价比
匹配步进电机驱动器：XNFDR9

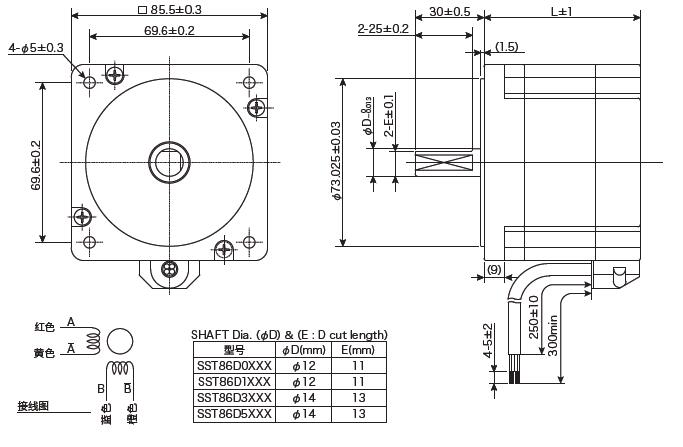

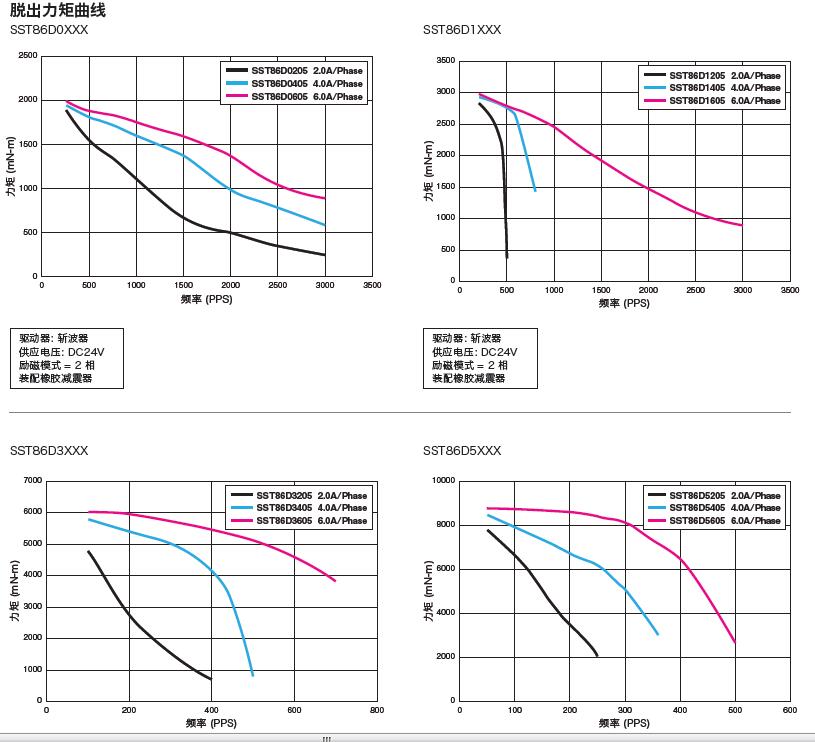

东莞信浓马达生产的一体式86步进电机，此步进马达为两相直流86mm步进电机，产品通过RoHS认证，资料包括详细的86mm步进电机图片、规格参数、力矩曲线、匹配驱动器等
想要获得更多产品信息，请致电: 0755-861940051881367658013923484902
|
型号 |
步矩角 |
电压 |
电流 |
电阻 |
电感 |
保持转矩 |
转动惯量 |
引线数 |
重量 |
机身长（L） |
|
deg |
V |
A |
Ω |
mH |
mN-m |
g-cm² |
Pin |
kg |
mm |
|
|
SST86D0205 |
1.8 |
3.8 |
2.0 |
1.90 |
9.50 |
2260 |
1250 |
4 |
1.71 |
62.5 |
|
SST86D0405 |
1.8 |
2.0 |
4.0 |
0.50 |
2.50 |
2260 |
1250 |
4 |
1.71 |
62.5 |
|
SST86D0605 |
1.8 |
1.5 |
6.0 |
0.24 |
1.10 |
2260 |
1250 |
4 |
1.71 |
62.5 |
|
SST86D1205 |
1.8 |
4.2 |
2.0 |
2.10 |
13.0 |
3300 |
1700 |
4 |
2.00 |
68.1 |
|
SST86D1405 |
1.8 |
2.4 |
4.0 |
4.00 |
0.59 |
3300 |
1700 |
4 |
2.00 |
68.1 |
|
SST86D1605 |
1.8 |
1.6 |
6.0 |
0.27 |
1.50 |
3300 |
1700 |
4 |
2.00 |
68.1 |
|
SST86D3205 |
1.8 |
7.0 |
2.0 |
3.50 |
28.0 |
6200 |
2800 |
4 |
2.90 |
101.5 |
|
SST86D3405 |
1.8 |
3.6 |
4.0 |
0.90 |
7.10 |
6200 |
2800 |
4 |
2.90 |
101.5 |
|
SST86D3605 |
1.8 |
2.6 |
6.0 |
0.44 |
3.30 |
6200 |
2800 |
4 |
2.90 |
101.5 |
|
SST86D5205 |
1.8 |
9.0 |
2.0 |
4.50 |
41.0 |
9000 |
4200 |
4 |
4.00 |
132 |
|
SST86D5405 |
1.8 |
4.8 |
4.0 |
1.20 |
10.5 |
9000 |
4200 |
4 |
4.00 |
132 |
|
SST86D5605 |
1.8 |
3.0 |
6.0 |
0.50 |
4.10 |
9000 |
4200 |
4 |
4.00 |
132 |
